Поворотные (шарнирные) соединения для воды высокого давления предназначены для установки в соответствии с поворотными компонентами для операций очистки с использованием воды под высоким давлением.

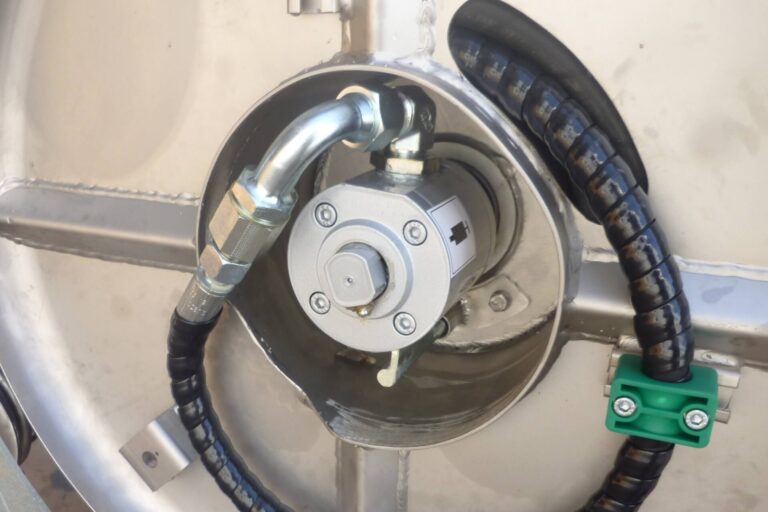

Изделие необходимо для привода поворотных приспособлений (например, барабанов для шлангов) при намотке и разматывании шланга.
Шарнирные соединения доступны в различных размерах с разными входным и выходным диаметром.
Варианты исполнения шарнирных соединений:
- ½ ”- ½”, код 14843 003 00;
- ”- ¾”, код 14843 004 00;
- 1 ”- 1”, код 14843 002 00;
- 1 ”¼ — 1” ¼, код 14843 000 00.
Конструкция состоит из:
- центрального корпуса;
- двух боковых фланцев (из чугуна G25);
- полой оси вращения (из стали C40), через через которую течет вода под давлением.
Герметичность шарнирного соединения обеспечивается два внутренних уплотнения из NBR.

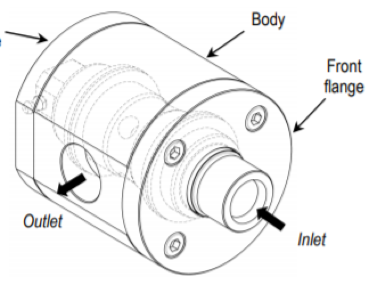

На рисунке ниже показана принципиальная схема шарнирного соединения с выделением его основные компоненты.
| Codice | Modello | Materiale | Pressione [bar] | Velocità di rotazione [giri/min] | Peso [kg] |
|---|---|---|---|---|---|
| 1484300300 | Giunto girevole ½ | Ghisa G25 | 250 | 0 ÷ 65 | 3,5 |
| 1484300400 | Giunto girevole 3/4" | Ghisa G25 | 250 | 0 ÷ 65 | 5,6 |
| 1484300200 | Giunto girevole 1 | Ghisa G25 | 250 | 0 ÷ 65 | 5,7 |
| 1484300000 | Giunto girevole 1 ¼ | Ghisa G25 | 250 | 0 ÷ 65 | 8,9 |
