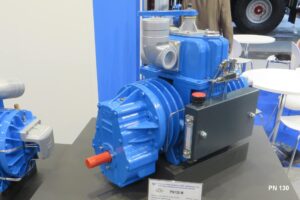

Вакуумный пластинчатый насос серии PN является агрегатом с воздушным охлаждением и лопатками скользящего типа.

Характеристики насосов PN

  • Бакелитовые лопатки.
  • Система смазки под давлением. Автоматическая смазка при помощи волюметрического насоса-дозатора только для версии с боковым резервуаром
  • Медные трубы и фитинги — алюминиевые впускные/выпускные патрубки
  • Встроенный ручной отклоняющий клапан вакуум-давление (четырехканальный)
  • Невозвратный клапан, встроенный в коллектор
  • Доступна модель с фланцами (FL)

Трансмиссия:

  • Прямая с гладким валом
  • Прямая с лицевым валом (ASAE1 3/8”)
  • С редуктором при (шлицевой вал ASAE1 3/8”)
  • Со шкивом: должен быть установлен на конический вал.

По запросу насосы серия PN поставляются в комплекте с:

  • Специальными теплостойкими лопатками
  • «Mиксером», 5-канальным клапаном-переключателем
  • Электрическим, гидравлическим или вспомогательным приводным двигателем
Code Расход воздуха Cкорость Bращения Bакуум Bакуум длительный давление макс. абс. Mощность макс. вакуум Вес HDR Версия с боковым масляным баком
m3/h l/min cfm rpm rpm rpm % Hg % Hg bar psi kW hp kg lbs
23 156 2600 92 D1300 M540 - 90 27 60 18 1,5 21,8 3,3 4,5 53 117
33 216 3600 127 D1300 M540 - 90 27 60 18 1,5 21,8 4,5 6,1 63 139
45 318 5300 187 D1300 M540 M1000 92 27,5 60 18 1,5 21,8 5,8 7,8 90 198
58 390 6500 230 D1300 M540 M1000 92 27,5 60 18 1,5 21,8 6,6 8,9 102 225
84 540 9000 317 D1300 M540 M1000 92 27,5 60 18 1,5 21,8 11,2 15,2 115 254
106 660 11000 388 D1300 M540 M1000 92 27,5 60 18 1,5 21,8 13,6 18,4 143 315
130 774 12900 456 D1350 M540 M1000 94 28,1 60 18 2 29 19 25,5 165 364
140 830 13850 490 D1350 M540 M1000 92 27,5 60 18 2 29 19 25,5 173 381
155 910 15200 536 D1150 M540 M1000 93 28 60 18 2 29 19 25,5 194 428
