Поворотный барабан для шланга

Оставить заявку

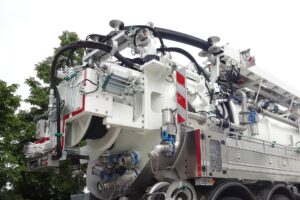

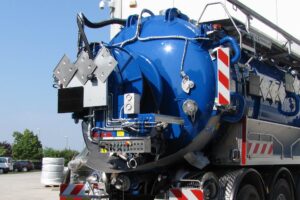

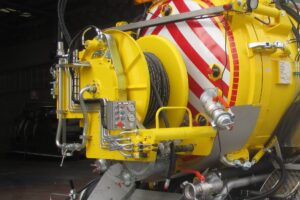

Поворотный барабан (катушка) используется в машинах для очистки и разблокировки канализационных и дренажных систем с использованием воды под высоким давлением. Устройство обычно устанавливается на задней части машин, оборудованных баком.

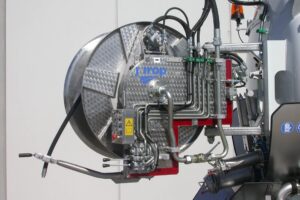

Поворотный барабан для шланга состоит из стальной рамы, на которой установлен металлический барабан диаметром 1050 мм (D=1050 мм) с гидравлическим вращением.

Катушка разработана для удержания и транспортировки шлангов, в первую очередь, для воды высокого давления.

Возможно следующие варианты исполнения:

  • Ручной поворотный барабан для шланга, оснащенный гидравлической намоткой, ручным поворотным устройством и ручной направляющей для шланга;
  • Гидравлический поворотный барабан для шланга, оснащенный гидравлической намоткой, гидравлическим вертлюгом и ручной направляющей для шланга;
  • Автоматический поворотный барабан для шланга, оснащенный гидравлической намоткой, гидравлическим вертлюгом и гидравлической направляющей для шланга.

Поворотные барабаны для шлангов доступны в правой и левой конфигурации из окрашенной мягкой стали S235JR или из нержавеющей стали.

На рисунке ниже показано схематическое изображение поворотного барабана для шланга (в ручном и автоматическом исполнении) с указанием его основных компонентов.

Скачать брошюру - Поворотный барабан для шланга

Скачать брошюру c аксессуарами и комплектующими Jurop

Codice Modello Materiale Diametro tamburo [mm] Sbandieramento Guida - tubo Orientamento Lunghezza tubo [m] Pressione [bar] Peso [kg]
¾” 1” 1”¼
1307212500 Naspo bandiera manuale Fe dx Acciaio al carbonio 1050 Manuale Manuale Destro 250 160 100 200 330
1307200800 Naspo bandiera manuale Fe sx Acciaio al carbonio 1050 Manuale Manuale Sinistro 250 160 100 200 330
1307207300 Naspo bandiera sbandieramento idraulico Fe dx Acciaio al carbonio 1050 Idraulico Manuale Destro 250 160 100 200 350
1307207400 Naspo bandiera sbandieramento idraulico Fe sx Acciaio al carbonio 1050 Idraulico Manuale Sinistro 250 160 100 200 350
1307207500 Naspo bandiera sbandieramento idraulico Inox dx Acciaio Inox 1050 Idraulico Manuale Destro 250 160 100 200 350
1307207600 Naspo bandiera sbandieramento idraulico Inox sx Acciaio Inox 1050 Idraulico Manuale Sinistro 250 160 100 200 350
1307208100 Naspo bandiera Automatico Fe dx Acciaio al carbonio 1050 Idraulico Automatico Destro 250 160 100 200 420
1307208200 Naspo bandiera Automatico Fe sx Acciaio al carbonio 1050 Idraulico Automatico Sinistro 250 160 100 200 420
1307208300 Naspo bandiera Automatico Inox dx Acciaio Inox 1050 Idraulico Automatico Destro 250 160 100 200 420
1307208400 Naspo bandiera Automatico Inox sx Acciaio Inox 1050 Idraulico Automatico Sinistro 250 160 100 200 420
