Взрывозащищенные искрогаситель является системой защиты ATEX, которая предотвращает распространение пламени от одного элемента к другому, отделенных друг от друга искрогасителем.
Устройство соединяет две линии, обычно используемые для всасывания/нагнетания воздуха, и останавливает пламя, возникающее или попадающее в саму линию.
Сертификат Atex: Ex IIG IIA.
Искрогаситель доступен в двух версиях:
- DRF / F 140 (код 14450 015 E0) с сетчатым фильтрующим картриджем с пропускной способностью 125 мкм;
- DRF / F 140 SR (код 14450 035 E0) без патрона сетчатого фильтра с пропускной способностью 250 мкм.
Искрогаситель DRF / F140 имеет:
- отношение Lu / D не более 10,48;
- длину L = 944 мм;
- диаметр Φi = 90 мм;
- корпус и крышка фильтра изготовлены из нержавеющей стали 304;
- фильтрующая сетка изготовлена из нержавеющей стали 304 с пропускной способностью 250 мкм.

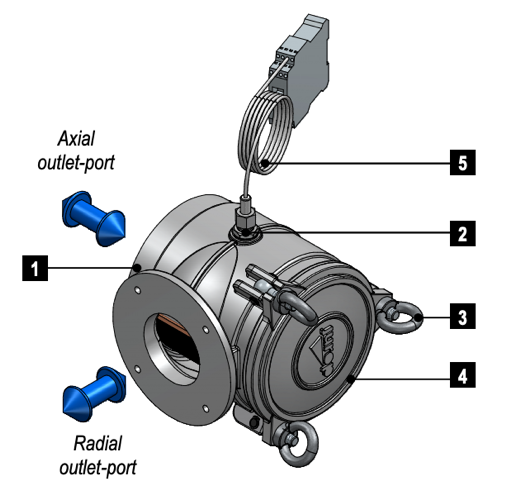

На рисунке показана принципиальная схема искрогасителя:

Codice | Modello | Materiale | Portata massima [m3/h] | Rapporto Lu/D | Temperatura massima di servizio [°C] | Temperatura [C°] | Grado di filtrazione [µm] | Peso [kg] |
---|---|---|---|---|---|---|---|---|
14450015E0 | Fermafiamma DRF/F 140 | Acciaio Inox 304 | 1300 | 10,48 | 150 | -20 / +60 | 125 | 25,5 |
14450048E0 | Fermafiamma DRF/F 220 IIB | Acciaio Inox 304 | 3600 | 10,92 | 150 | -20 / +60 | 200 | 61 |
